AG03MK2をゲームチャットミキサーとして使おう

リモートワーカーの定番アイテムにもなっているAG03。
2022年には後継機となるAG03MK2が発売され、依然として品薄の状態になっています。

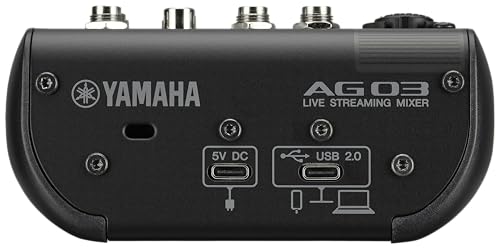

ヤマハ(YAMAHA) ライブストリーミングミキサー 3チャンネルブラック AG03MK2 B

ヤマハ(YAMAHA)

ぼくはこのAG03MK2を、仕事のオンラインミーティングで使っています。

しかし、せっかく高機能なミキサーなので、別の活用方法も見つけたい。

そこで今回はこれを使った、Nintendo Switchで友人とゲームをする際の接続設定を共有します。

AG03MK2を使って喋りながらゲームしたい

AG03MK2を使って喋りながらゲームしたい
やりたいこと
配線接続
それぞれの信号のルート
AUX接続をすると「ブー」というノイズが入る場合
1. グランドループノイズとは
2. グランドループノイズの解決策
使い方
1. 音量調整のしかた
2. マイクに入った自分の声の返しが大きすぎるとき
最適ではないが、汎用的

やりたいこと

Nintendo Switchでゲームをしながら、MacのDiscordやFaceTimeなどの通話アプリで友人と通話をする
ゲーム音とボイスチャットの音を1つのヘッドフォンから聴く
ゲーム音とボイスチャットの音量バランスを調整する

配線接続

MacとAG03MK2をUSBケーブルで接続する

AG03MK2をMacに接続します。

付属のUSBケーブルはUSB-Aタイプなので、USB-Cに変換するアダプタを使うか
USB-C to Cのケーブルで直接つないでもOKです。

iPhone・AndroidスマートフォンとAG03を接続して通話をする場合は、
AG03に別途USB-Cケーブルで電源を供給します。

Macの設定を行う

AG03MK2は、Windows環境で使用する場合はドライバのインストールが必要ですが
Macの場合はドライバ不要で、接続するだけで認識されます。

Macの環境設定で、サウンドの入力・出力を両方ともAG03に割り当てておきます。

Mac自体の設定は変えずにDiscord側の設定で入出力デバイスを設定してもOKです。
アプリ側の設定が優先されるので、Mac設定を変えてもAG03から音が出ない場合は
Discordの設定を確認しましょう。

Nintendo SwitchとAG03MK2にオーディオケーブルを接続する

Nintendo Switchからの音は、3.5mmオーディオケーブルを使用して
AG03MK2の「AUX」ポートに接続します。

これにより、Nintendo Switchから出た音がAG03MK2に流れ込みます。

使っているオーディオケーブルはこちら。

Amazonベーシック(Amazon Basics) 補助ステレオミニプラグオーディオケーブルタブレット用 3.5mm 1.2m ブラック

Amazonベーシック(Amazon Basics)

STREAMING OUTスイッチを設定する

AG03MK2のSTREAMING OUTスイッチは、「DRY CH1-2G」を選択します。

こうすることで、通話相手には「マイクの音」だけを届けることができます。

通話相手にもNintendo Switchのゲーム音を聞かせたい場合は、「INPUT MIX」にしましょう。
（そんな場面あります？）

マイクを接続する

AG03MK2のマイク入力端子にマイクを接続します。

ダイナミックマイクの場合は単につなぐだけでOKですが、
コンデンサーマイクの場合はファンタム電源「+48V」をオンにします。

機器の故障を防ぐために、

AG03MK2の電源オン・オフするときや
ケーブルを抜き差しするとき
ファンタム電源オン・オフの操作をするときは

すべてのボリュームをゼロにしておきましょう。

マイクの接続にはXLRケーブルが必要

オーディオテクニカ ATL458A/3.0 キャノンケーブルマイクケーブル xlrケーブル 3.0ｍオス-メス

Audio Technica(オーディオテクニカ)

ケーブルはマイク専用のものが必要です。

0.5mという短いものもありますが、個人的には
マイクとAG03の位置関係を自由に決めやすい、2m以上のものがおすすめです。

ヘッドフォンを接続する

AG03MK2にヘッドフォンを接続します。

持っているヘッドフォンが標準プラグの場合、「MONITOR OUT」に接続します。

ぼくが使っているヘッドフォンはセミオープンタイプのAK240。

3年保証モデル【AKG公式ストア】 AKG プロフェッショナルセミオープンエアー型モニターヘッドホン K240 STUDIO-Y3 オリジナルステッカー付き K240 STUDIO-Y3-E

AKG

持っているヘッドフォンが3.5mmジャックの場合、
「HEADSET」のヘッドフォン側に接続します。

MONITOR OUTとHEADSETは同時出力できません。
両方に接続されている場合は「HEADSET」側が優先されます。

それぞれの信号のルート

これで接続は完了です。

それぞれの信号のルートは以下です。

マイク音声 → AG03MK2 → Mac → 通話相手
ゲーム音 → AG03MK2 → ヘッドフォン
通話相手の声 → Mac → AG03MK2 → ヘッドフォン

設定を間違っていると、例えば以下のようになります。

MacまたはDiscordアプリの出力設定が正しくないと、相手の声がAG03に出力されません。
STREAMING OUTスイッチが「INPUT MIX」になっていると、ゲーム音が通話相手に送信されてしまいます。
STREAMING OUTスイッチが「LOOPBACK」になっていると、通話相手の声が通話相手に返ってしまいます。

AUX接続をすると「ブー」というノイズが入る場合

接続環境によっては、AUX接続をした時点で
ヘッドフォンから「ブー」というノイズが入る場合があります。

この症状の原因として考えられるのは、グランドループノイズです。

グランドループノイズとは

※専門家ではないので厳密には間違っているかもしれません

一連の機器が、ケーブルを通してループ状に繋がってしまっている状態で発生するノイズです。

例えば、以下のようなイメージです。

Mac→USB-C→モニター→モニターAUX端子→AG03MK2→Mac
この例では、Macを充電しているモニターを介して、Mac・AG03・モニターが環状に繋がってしまいました。
Mac→充電器→同じ電源タップ→Nintendo Switch→AUXケーブル→AG03→Mac
電源を介しても、グランドループが成立することがあるようです。
Mac→Nintendo Switch→AG03MK2→Macが、電源を介して環状に繋がっています。
この場合はMacの充電器をはずしてバッテリー駆動にすると解決したりします。

このように、種類の違うケーブル（USBケーブル・AUXケーブル）であっても
全体としてみたときにケーブルで環状に繋がってしまうとき、
オーディオにノイズが乗るようになります。

グランドループノイズの解決策

ループ状態を解除する

Macをバッテリー駆動にする、ループにならない接続方法に変えられないか検討する

グランドループアイソレータを使う

グランドループアイソレータとは、
AUXケーブルの出力側に噛ませることで、グランドループノイズを軽減する装置です。

Nintendo Switchのポートに接続しておく感じですね。

ZIOCOMノイズフィルターグランドループアイソレーター aux ノイズ除去、 3.5mm対応ホームオーディオ、カーステレオシステムで [音楽再生時の雑音を除去]

ZIOCOM

これを使うと少し音量が下がりますが、ブーというノイズは大幅に軽減することができます。

使い方

音量調整のしかた

この接続方法の音量調整には少しコツがいります。

理由はおもに「AG03MK2には、AUX入力の音量調整機能がない」ためです。

おすすめの音量調整手順は以下です。

Nintendo Switch側の音量を60%くらいにする
AG03MK2のレベルつまみを操作して、PCからの入力音量を80%くらいにする
AG03MK2のヘッドフォンつまみを操作して、徐々に音量をあげていく

まずはこの手順で、聞こえ方を確認しましょう。

その後、好みに合わせて調整していきます。

ゲーム音が大きすぎる場合→Nintendo Switchの音量ボタンで音を下げます
チャット音が大きすぎる場合→レベルつまみを回してPCの音量を下げます

基本的にはこれで問題ないはずですが、次の問題が気になる人もいるでしょう。

マイクに入った自分の声の返しが大きすぎるとき

AG03MK2にヘッドフォンとマイクを接続して話をしていると、
自分の声が自分のヘッドフォンから聞こえる（サイドトーン）機能があります。

上記の設定方法では、自分の声が大きく聞こえすぎる時があるかもしれません。

そんなときは、「MONITOR」のつまみを下げて、
まず自分の声の返しが許容できる音量になるまで下げます。

その後、ゲーム音が小さければNintendo Switch側の音量をあげて行き、
チャット音が小さければレベルつまみでPCの音量を上げていきましょう。

自分の声の返し（サイドトーン）の音量は、マイク音量とMONITOR音量に依存します。
相手に届けるマイク音量が決まっている状態で、サイドトーンの音量を下げるには
「MONITOR」の音量を下げるしかありません。

上記の考え方で、良いバランスを探して試行錯誤すると良いでしょう。

最適ではないが、汎用的

Nintendo Switchでゲームしながら通話をするために、
AG03MK2をつないで使ってみました。

AG03MK2はあくまでストリーミングミキサーであって、ゲームチャットミキサーの機能が充実しているわけではありません。

例えばMIXAMP Proではもっとシンプルな構成でゲーム・チャット・サイドトーンの音量バランス調整が可能です。

でも、プロゲーマーでもない在宅勤務サラリーマンが手持ちの機器でゲームとボイスチャットをするために、AG03MK2は十分に使えるということがわかりました。

ちなみに、この仕組みを悪用すれば、会社のオンライン会議をしながら
自分の好きな音楽をAUX端子に流し込むことで、相手にバレずに会議にBGMを設定できます。

ただし、間違ってINPUT MIXになっていたら、
ミーティング相手に自分の好みの音楽を布教することになりますので、実行するなら
入念に動作確認（テスト会議の録音とか）をしたうえで、自己責任でお願いします。

以上、参考になれば幸いです。
